商品説明

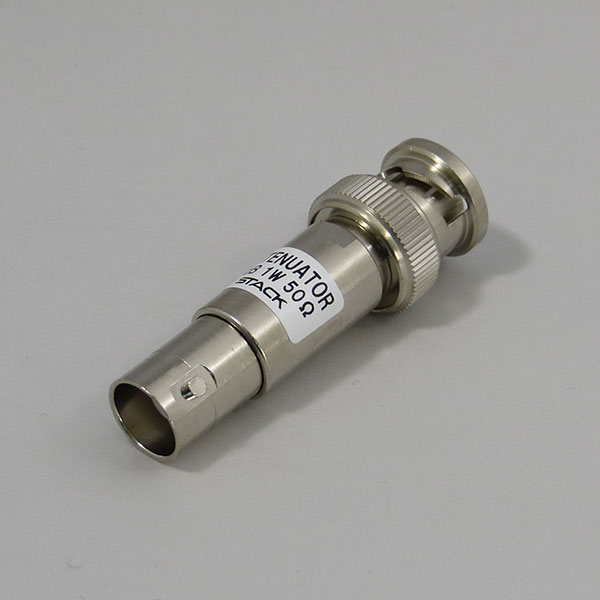

・広帯域でご使用頂ける高性能1Wタイプ固定減衰器です。
・高周波信号のレベル調整、規準減衰量の測定用、伝送系の特性改善などにご使用頂けます。
・広帯域でご使用頂ける高性能1Wタイプ固定減衰器です。
・高周波信号のレベル調整、規準減衰量の測定用、伝送系の特性改善などにご使用頂けます。
■ ラインアップ
品名 | 減衰量[dB] | 減衰精度[dB] |
A13001 | 1 | ±0.3 |
A13002 | 2 | ±0.3 |
A13003 | 3 | ±0.3 |
A13004 | 4 | ±0.3 |
A13005 | 5 | ±0.3 |
A13006 | 6 | ±0.3 |
A13007 | 7 | ±0.5 |
A13008 | 8 | ±0.5 |
A13009 | 9 | ±0.5 |
A13010 | 10 | ±0.5 |
A13013 | 13 | ±0.5 |
A13014 | 14 | ±0.5 |
A13015 | 15 | ±0.5 |
A13020 | 20 | ±0.5 |
A13030 | 30 | ±0.5 |
■ 特長/仕様
項目 | 仕様値 |
コネクタ形状 | BNC(P)-BNC(J) |
特性インピーダンス | 50Ω |
耐電力 | 1W最大 |
周波数範囲 | DC~3GHz |
VSWR | 1.2以下 |
外部シェル(材質/表面処理) | 黄銅/Niメッキ |
中心コンタクト(材質/表面処理) | プラグ側:黄銅/Auメッキ ジャック側:リン青銅/Auメッキ |
高周波回路に欠かせない減衰器(アッテネータ)とは、一言でいえば、「入出力の整合を保ちつつレベルを減衰させる物」ということになります。
レベルを減衰させることは、抵抗一本で可能ですが、それでは入出力インピーダンスが変わってしまいます。
詳細は【高周波用語集】減衰器こちらをご覧下さい。
【高周波用語集】減衰器
レベル調整用減衰器
いろんな高周波コンポーネントが組み合わされた回路において、レベルダイヤグラムを検討していると、そのレベルを調整するために固定減衰器を挿入します。
たとえば、多段型の増幅器などは、入出力間で規定の利得に設定するには、どこかの場所に固定減衰器を入れて、利得調整する必要が出てくるでしょう。
