製品タイプ N型
形状 FVU帯F/VU共用器
特性インピーダンス 50Ω
商品説明

トンネル無線通信補助設備に使用するFM帯/VHF・UHF帯2波共用器で、75MHz~95MHzのFM帯域と140MHz~470MHzのVHF帯とUHF帯の帯域を分波、あるいは合成できます。

商品特長

 項目  仕様値
 製品名  FVU帯F/VU共用器
 型名  DUPFVUBD-K26N325(R0)
 使用周波数  F1=75~95MHz(FM帯)
 F2=140~470MHz(VHF・UHF帯)

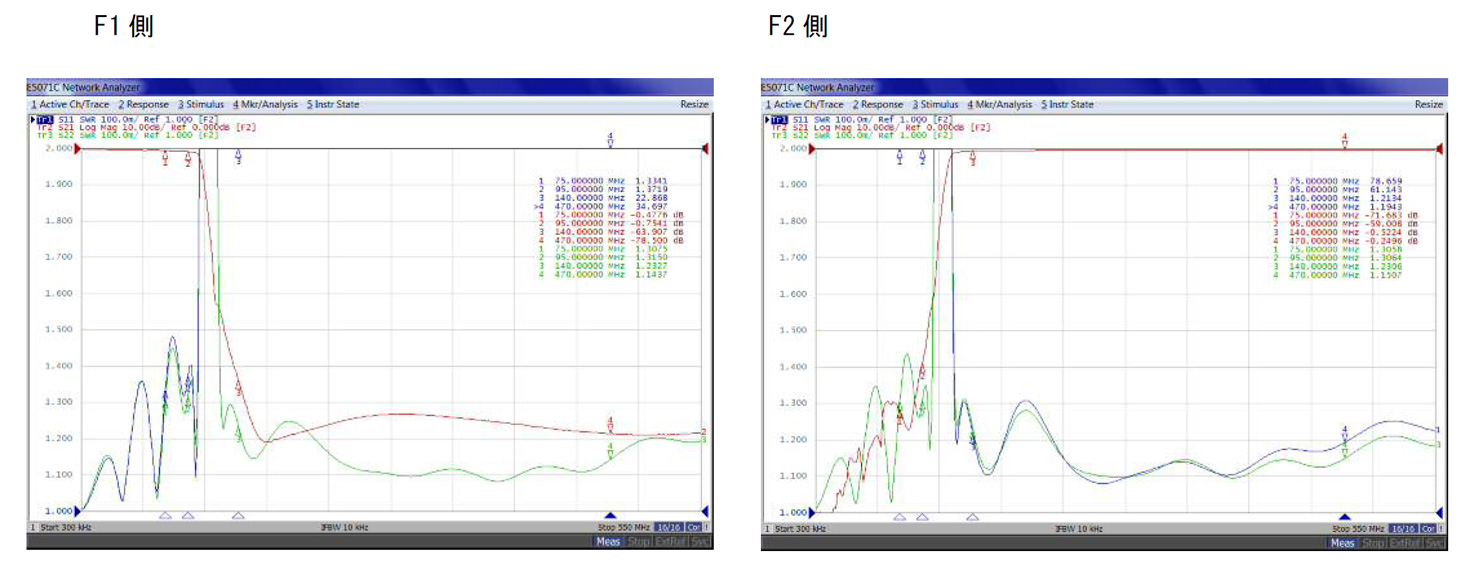

 挿入損失  F1側:F1にて1.5dB以下
 F2側:F2にて1.5dB以下
 減衰量  F1側:F2にて50dB以上
 F2側:F1にて50dB以上
 VSWR  1.3以下
 最大許容電力  30W
 入出力インピーダンス  公称50Ω、不平衡
 コネクタ  N-J型
 動作環境  温度:-10℃~+50℃(性能維持範囲)
 湿度:45~90%RH以下(但し結露しない事)

FVU帯F/VU共用器
製品バリエーション

     品名  型名
 (1)  単体  FVU帯F/VU共用器  DUPFVUBD-K26N325(R0)

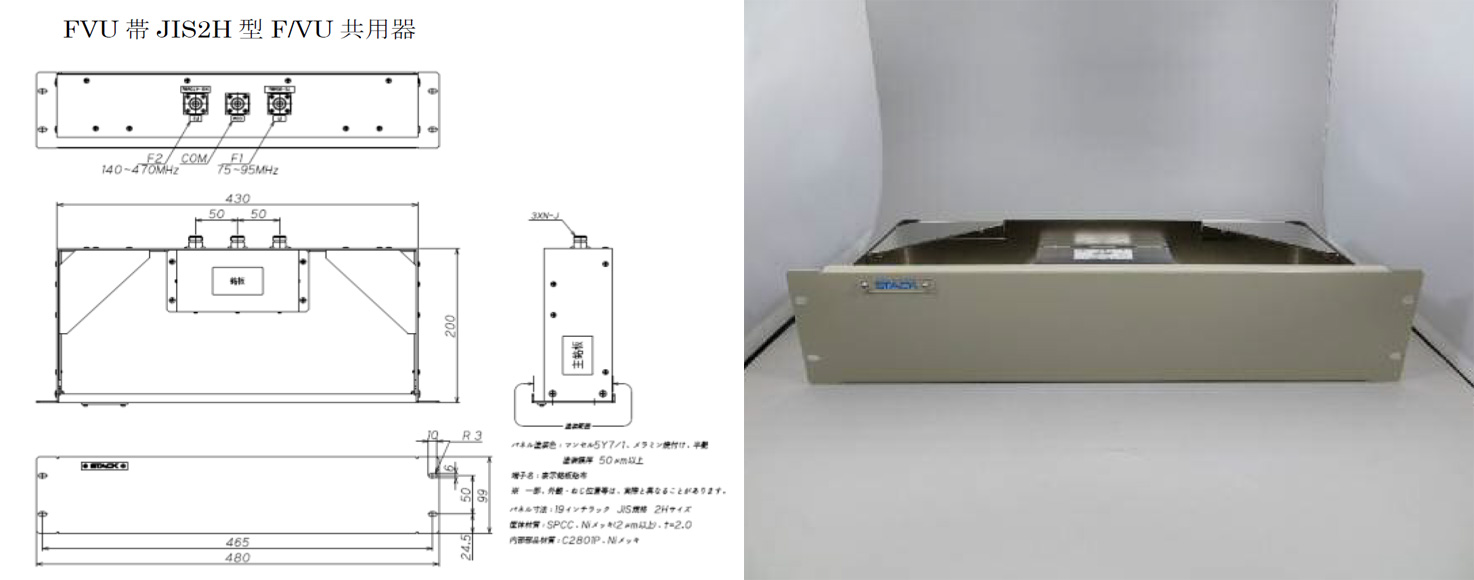

 (2)  JIS型ラック用パネルケース収納品(2H)  FVU帯JIS2H型F/VU共用器  TSFFVUBD-WJ480PB46(R0)

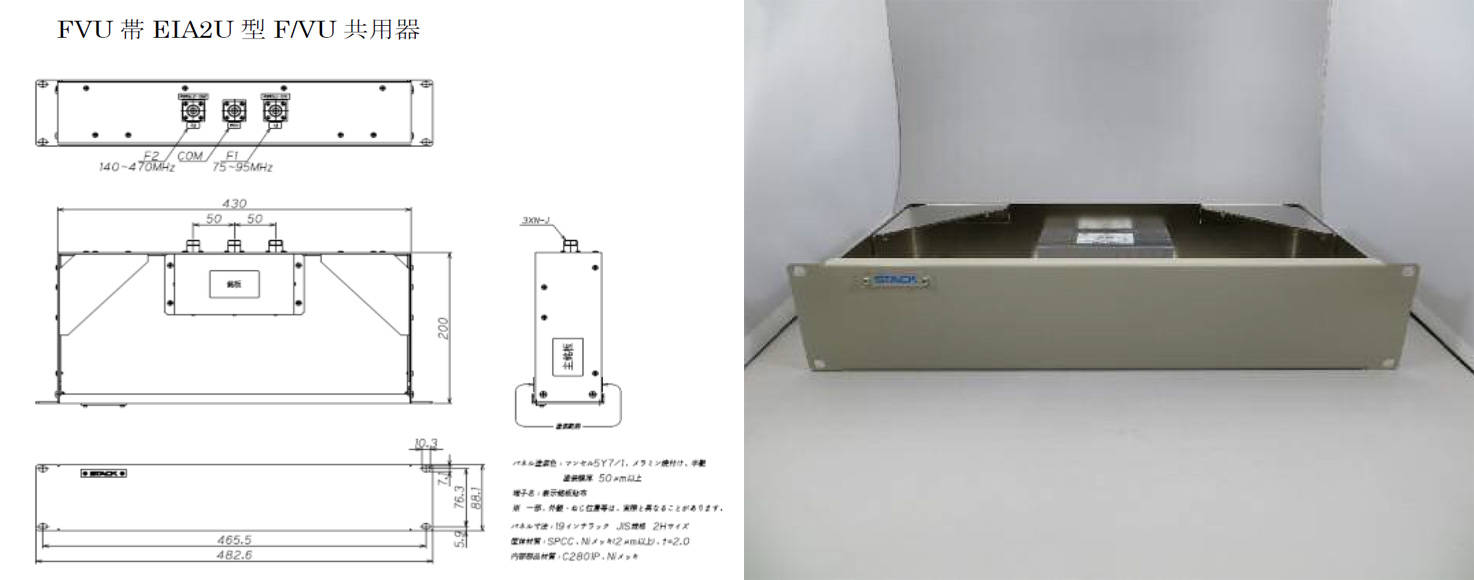

 (3)  EIA型ラック用パネルケース収納型(2U)  FVU帯EIA2U型F/VU共用器  TSFFVUBD-WE480PB47(R0)

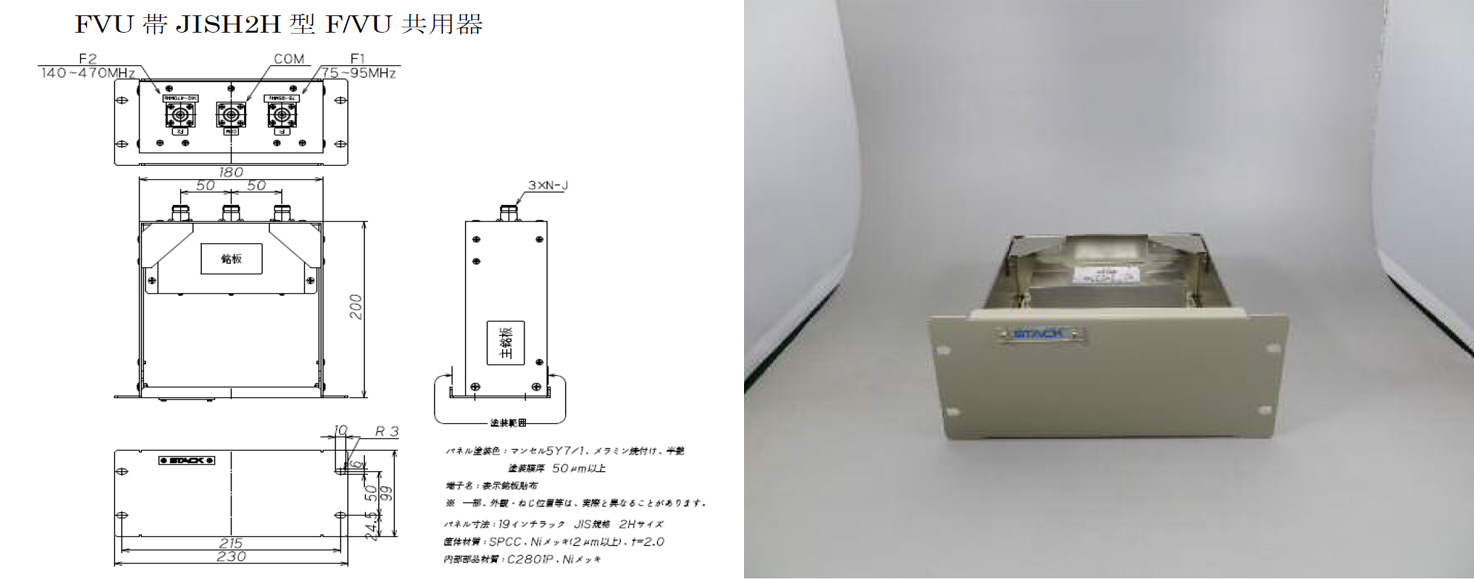

 (4)  JIS型ハーフラック用パネルケース収納品(2H)  FVU帯JISH2H型F/VU共用器  TSFFVUBD-WJ260PB48(R0)

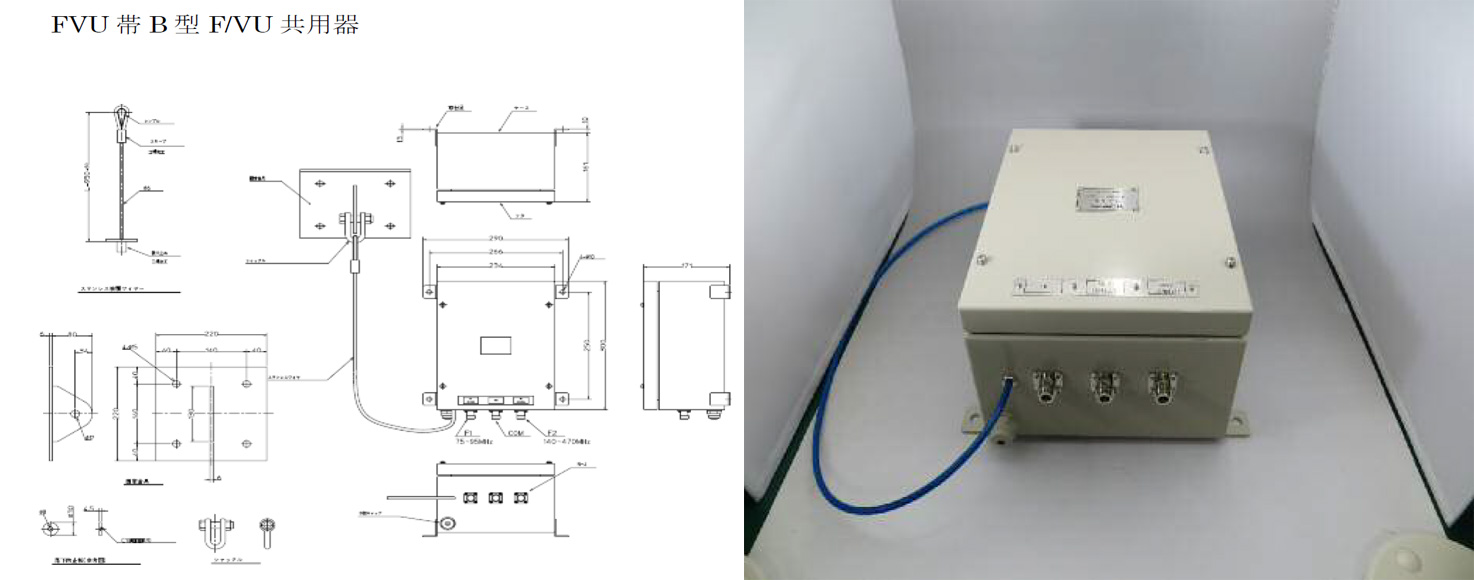

 (5)  屋外防水ケース収納品  FVU帯B型F/VU共用器  TSFFVUBD-W200BB49(R0)

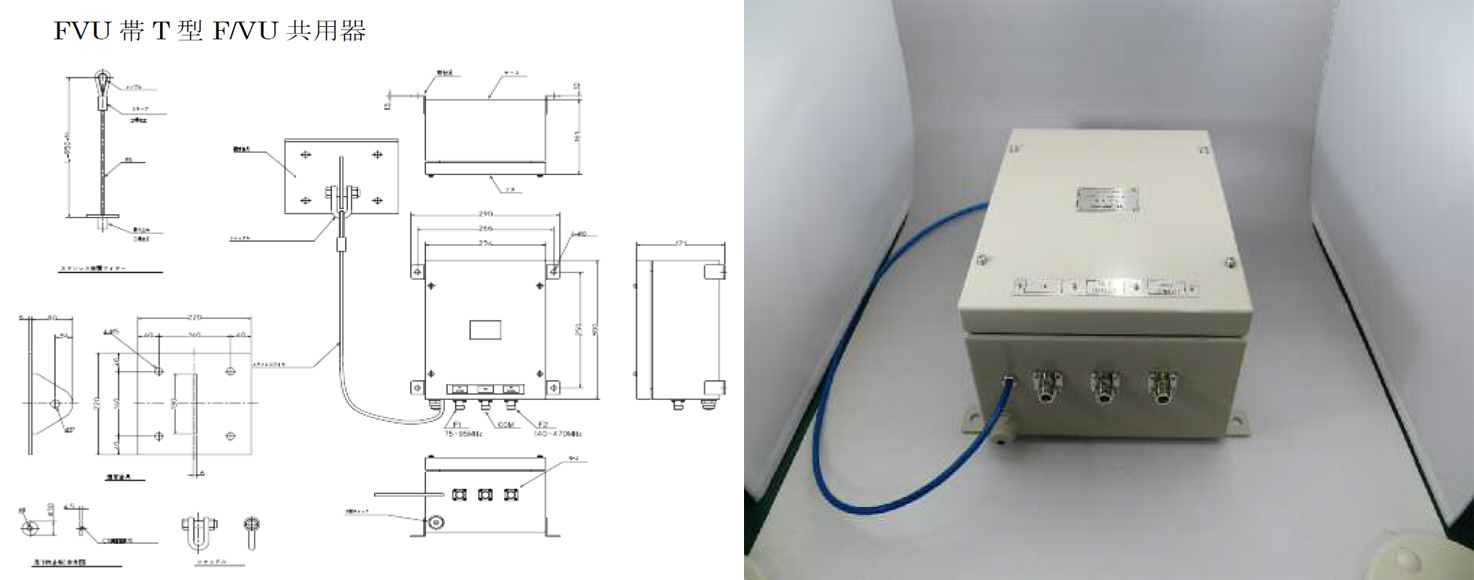

 (6)  屋外耐熱防水ケース収納品  FVU帯T型F/VU共用器  TSFFVUBD-W200TB50(R0)
