FVU帯FV/U共用器

New
FVU帯FV/U共用器FVU帯FV/U共用器FVU帯FV/U共用器FVU帯FV/U共用器FVU帯FV/U共用器
  • FVU帯FV/U共用器
  • FVU帯FV/U共用器
  • FVU帯FV/U共用器
  • FVU帯FV/U共用器
  • FVU帯FV/U共用器
製品タイプ N型
形状 FVU帯FV/U共用器
特性インピーダンス 50Ω
商品説明

トンネル無線通信補助設備に使用する、FM・VHF帯/UHF帯2波共用器で、75MHz~275MHzのFM帯からVHF帯の帯域と330MHz~470MHzのUHF帯の帯域を分波、あるいは合成できます。

商品特長

 項目  仕様値
 製品名  FVU帯FV/U共用器
 型名  DUPFVUBD-K34N326(R0)
 使用周波数  F1=75~275MHz(FM帯・VHF帯)
 F2=330~470MHz(UHF帯)
 挿入損失  F1側:F1にて1.5dB以下
 F2側:F2にて1.5dB以下
 減衰量  F1側:F2にて50dB以上
 F2側:F1にて50dB以上
 VSWR  1.3以下
 最大許容電力  30W
 入出力インピーダンス  公称50Ω、不平衡
 コネクタ  N-J型
 動作環境  温度:-10℃~+50℃(性能維持範囲)
 湿度:45~90%RH以下(但し結露しない事)

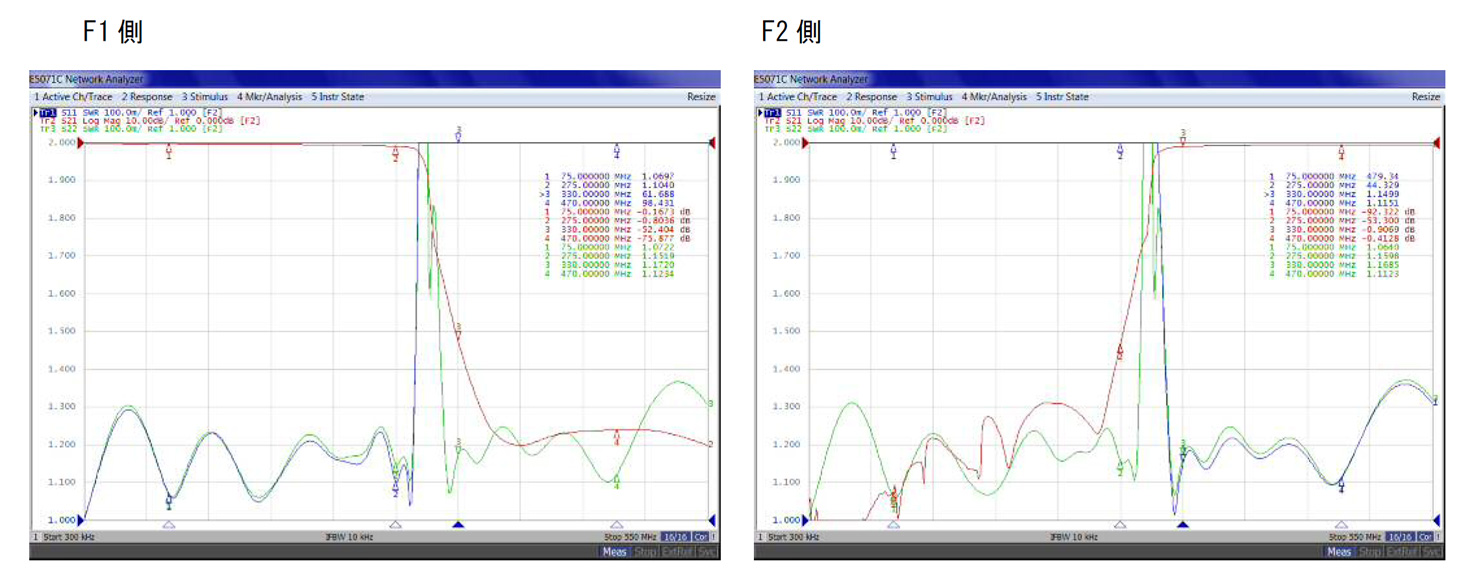

FVU帯FV/U共用器
製品バリエーション

     品名  型名
 (1)  単体  FVU帯FV/U共用器  DUPFVUBD-K34N326(R0)

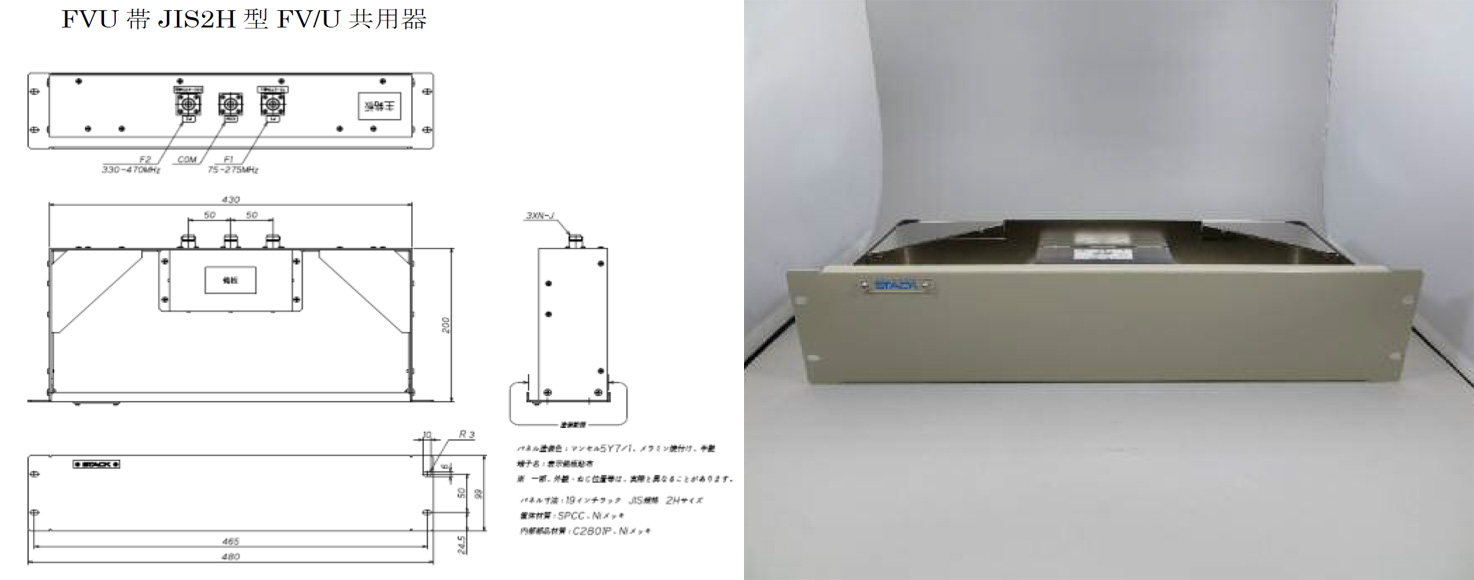

 (2)  JIS型ラック用パネルケース収納品(2H)  FVU帯JIS2H型FV/U共用器  TSFFVUBD-WJ480PB69(R0)

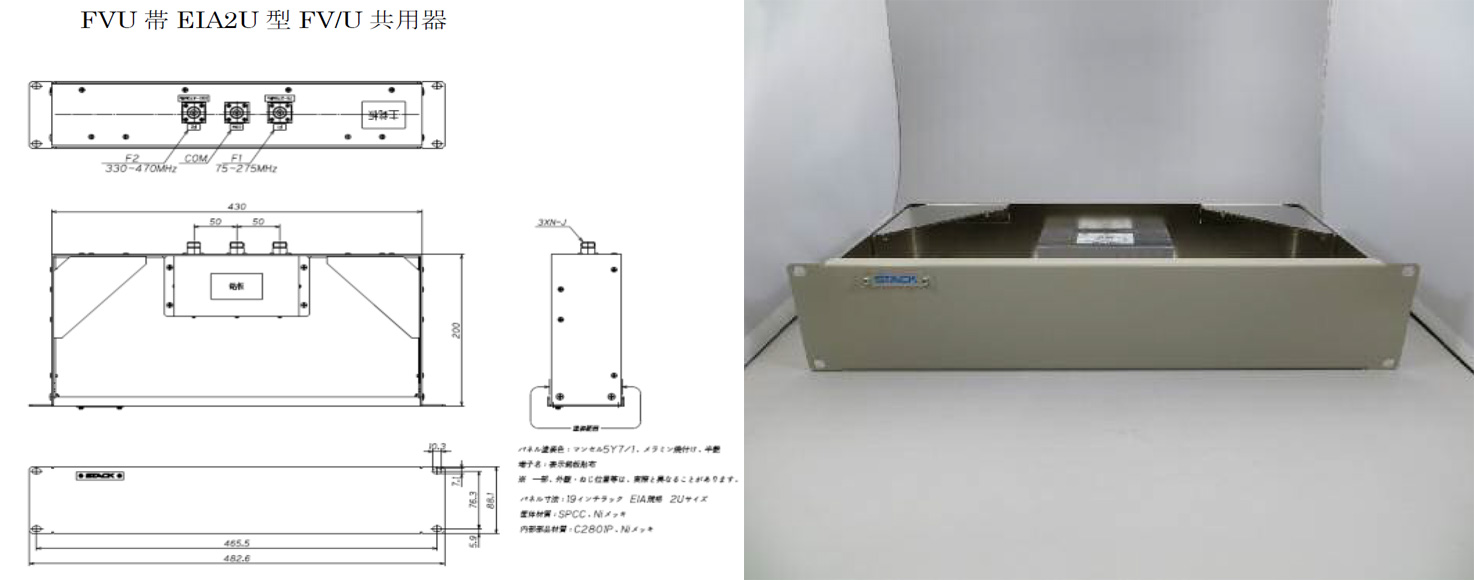

 (3)  EIA型ラック用パネルケース収納型(2U)  FVU帯EIA2U型FV/U共用器  TSFFVUBD-WE480PB70(R0)

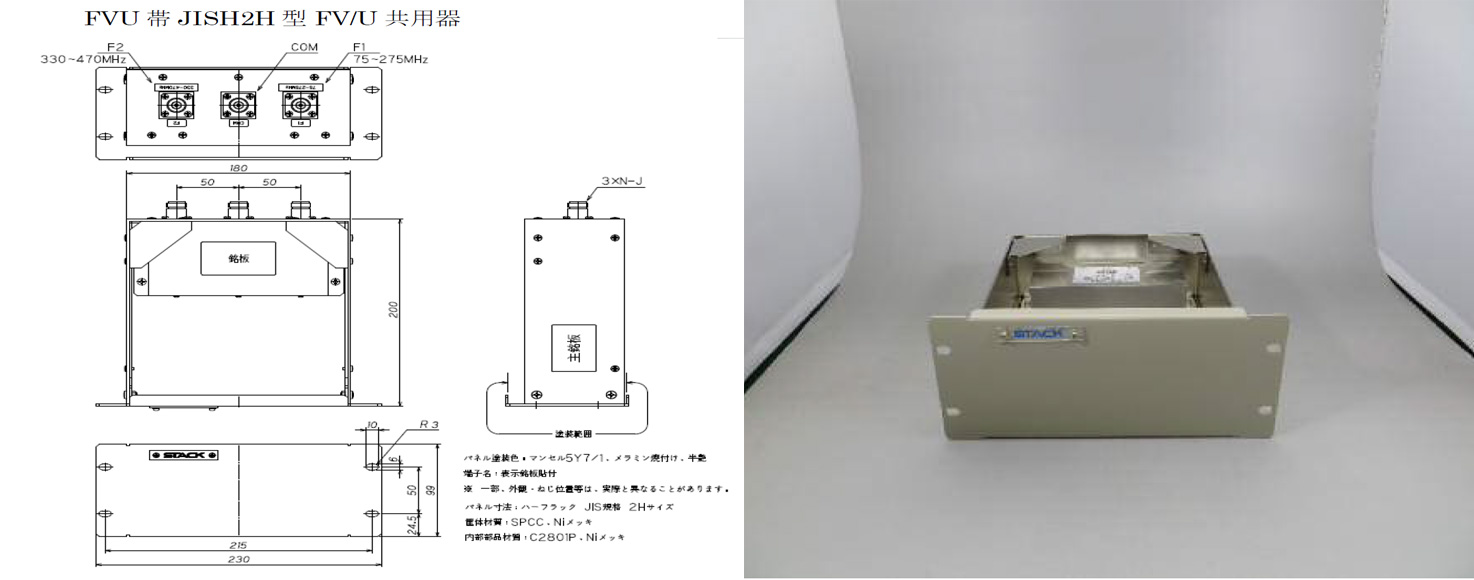

 (4)  JIS型ハーフラック用パネルケース収納品(2H)  FVU帯JISH2H型FV/U共用器  TSFFVUBD-WJ260PB71(R0)

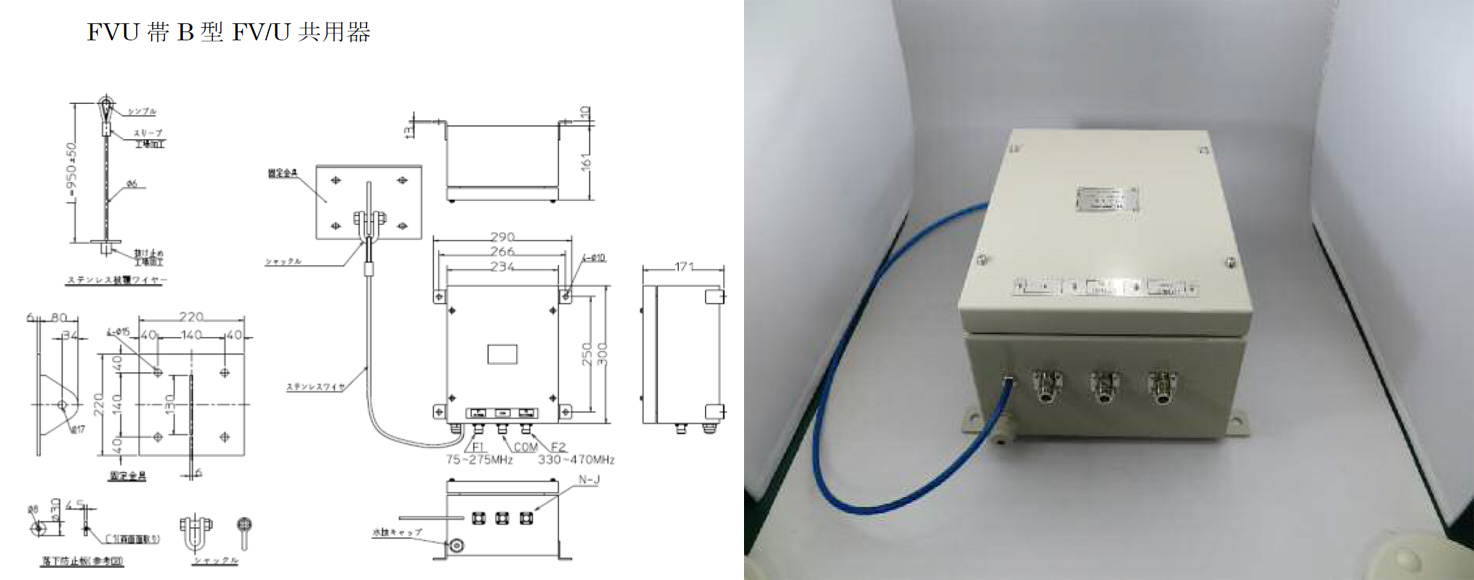

 (5)  屋外防水ケース収納品  FVU帯B型FV/U共用器  TSFFVUBD-W200BB72(R0)

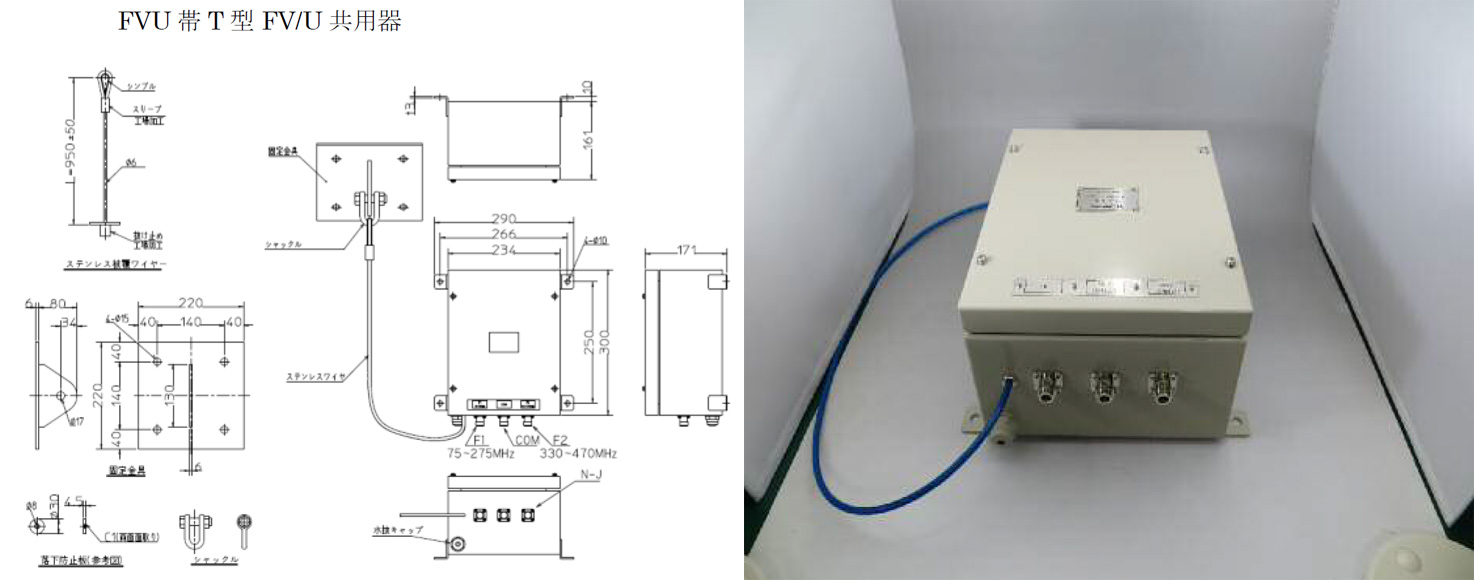

 (6)  屋外耐熱防水ケース収納品  FVU帯T型FV/U共用器  TSFFVUBD-W200TB73(R0)
