V帯V/V共用器

New
V帯V/V共用器V帯V/V共用器V帯V/V共用器V帯V/V共用器V帯V/V共用器
  • V帯V/V共用器
  • V帯V/V共用器
  • V帯V/V共用器
  • V帯V/V共用器
  • V帯V/V共用器
製品タイプ N型
形状 V帯V/V共用器
特性インピーダンス 50Ω
商品説明

トンネル無線通信補助設備に使用するVHF帯/VHF帯2波共用器で、140MHz~170MHZと250MHz~275MHzの2VHF帯域を分波、あるいは合成できます。

商品特長

 項目  仕様値
 製品名  V帯V/V共用器
 型名  DUPVVBD-K22N324(R0)
 使用周波数  F1=140~170MHz(VHF帯)
 F2=250~275MHz(VHF帯)

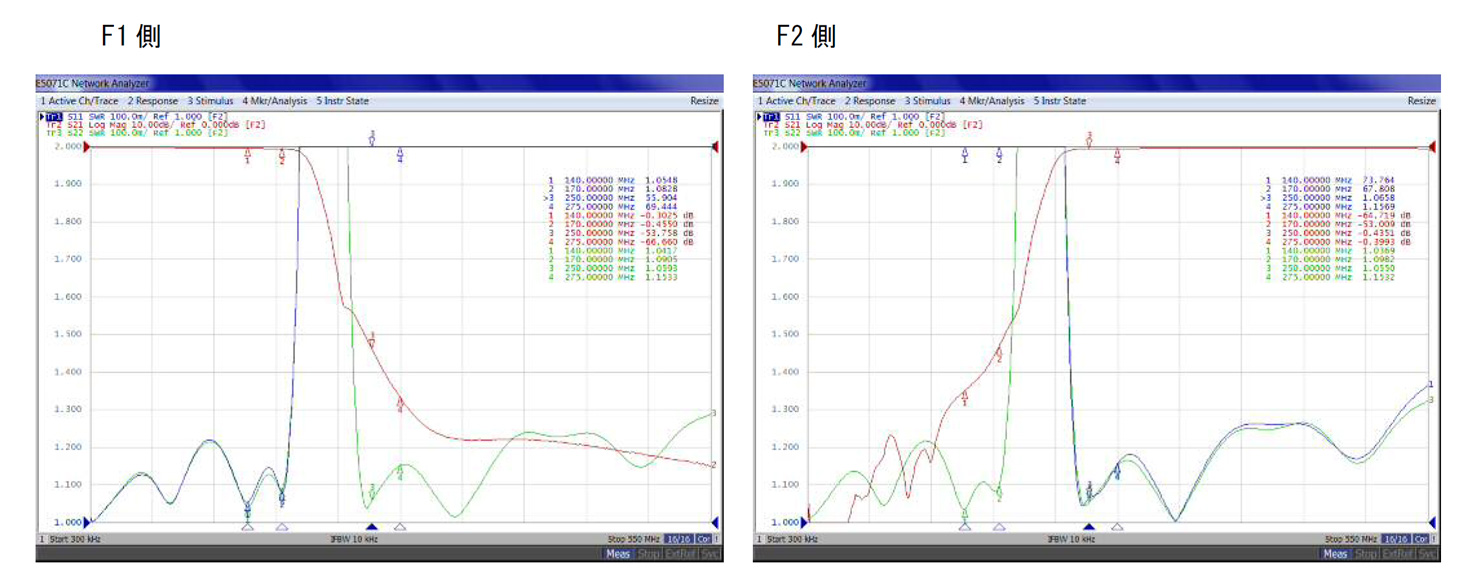

 挿入損失  F1側:F1にて1.5dB以下
 F2側:F2にて1.5dB以下
 減衰量  F1側:F2にて50dB以上
 F2側:F1にて50dB以上
 VSWR  1.3以下
 最大許容電力  30W
 入出力インピーダンス  公称50Ω、不平衡
 コネクタ  N-J型
 動作環境  温度:-10℃~+50℃(性能維持範囲)
 湿度:45~90%RH以下(但し結露しない事)

V帯V/V共用器
製品バリエーション

     品名  型名
 (1)  単体  V帯V/V共用器  DUPVVBD-K22N324(R0)

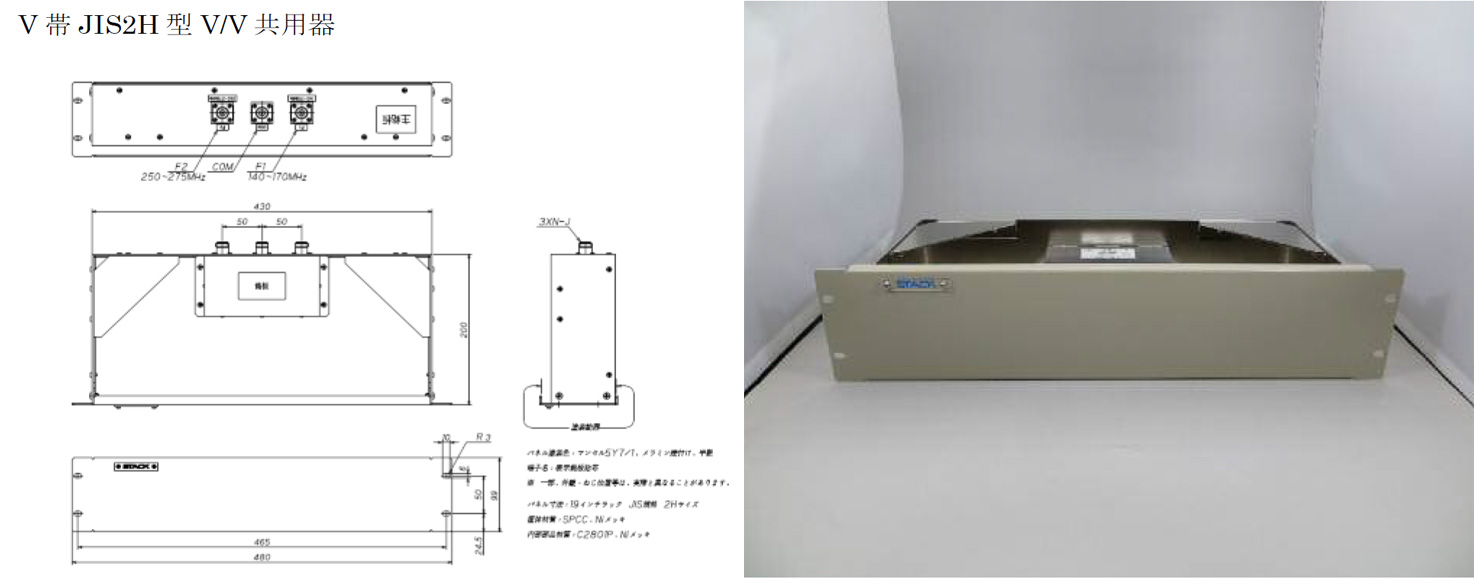

 (2)  JIS型ラック用パネルケース収納品(2H)  V帯JIS2H型V/V共用器  TSFVVBD-WJ480PB16(R0)

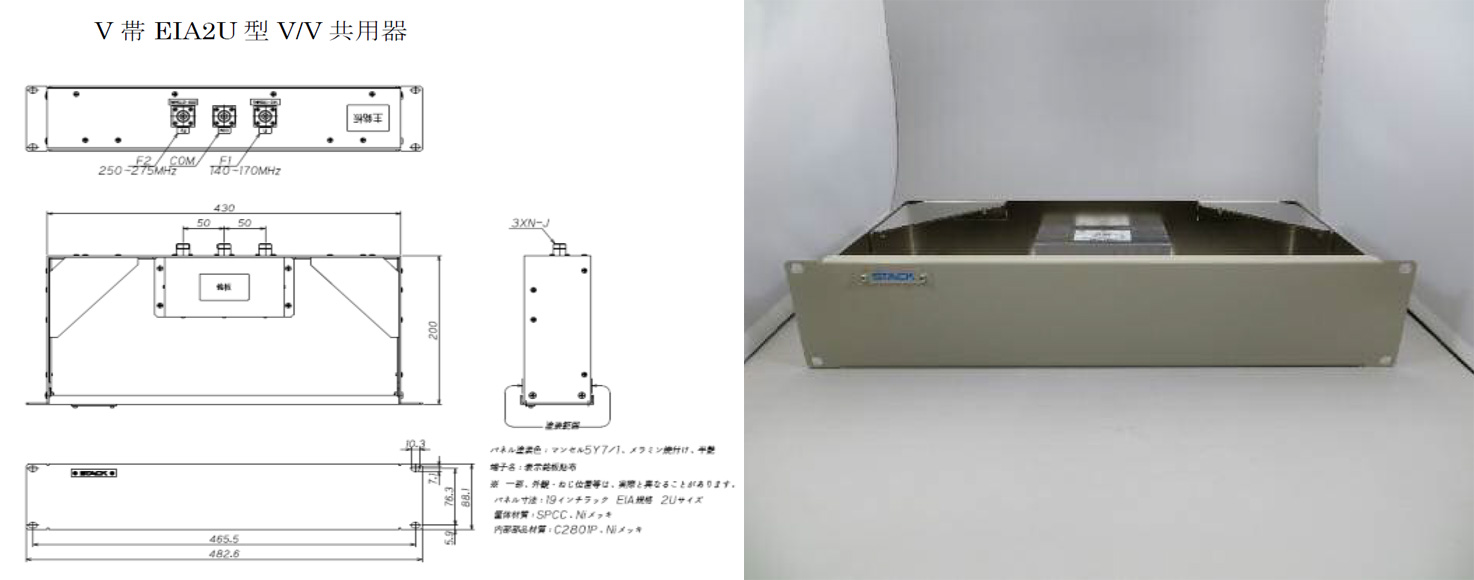

 (3)  EIA型ラック用パネルケース収納型(2U)  V帯EIA2U型V/V共用器  TSFVVBD-WE480PB17(R0)

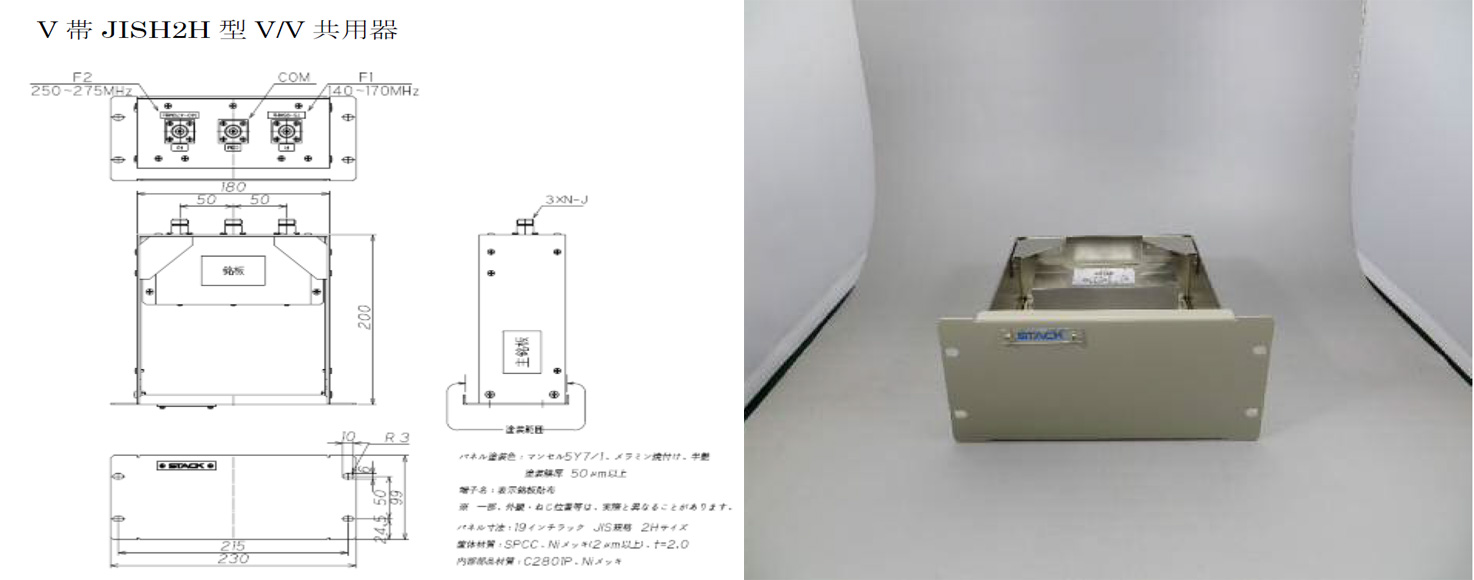

 (4)  JIS型ハーフラック用パネルケース収納品(2H)  V帯JISH2H型V/V共用器  TSFVVBD-WJ260PB45(R0)

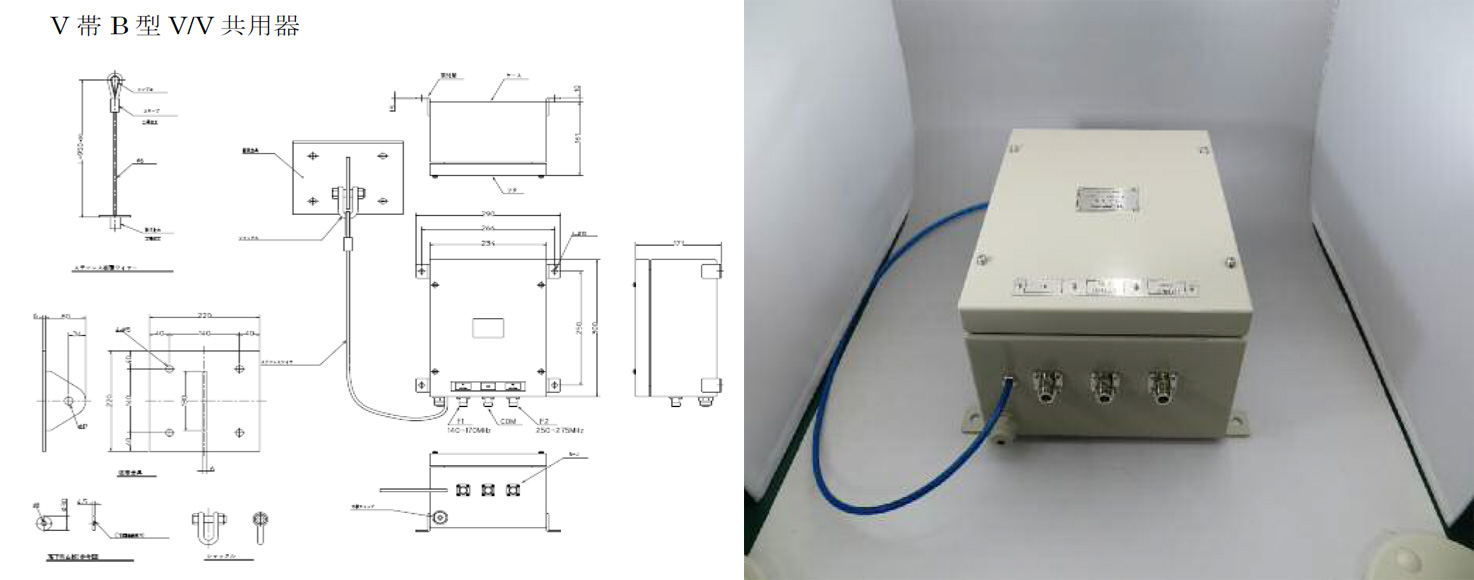

 (5)  屋外防水ケース収納品  V帯B型V/V共用器  TSFVVBD-W200BB44(R0)

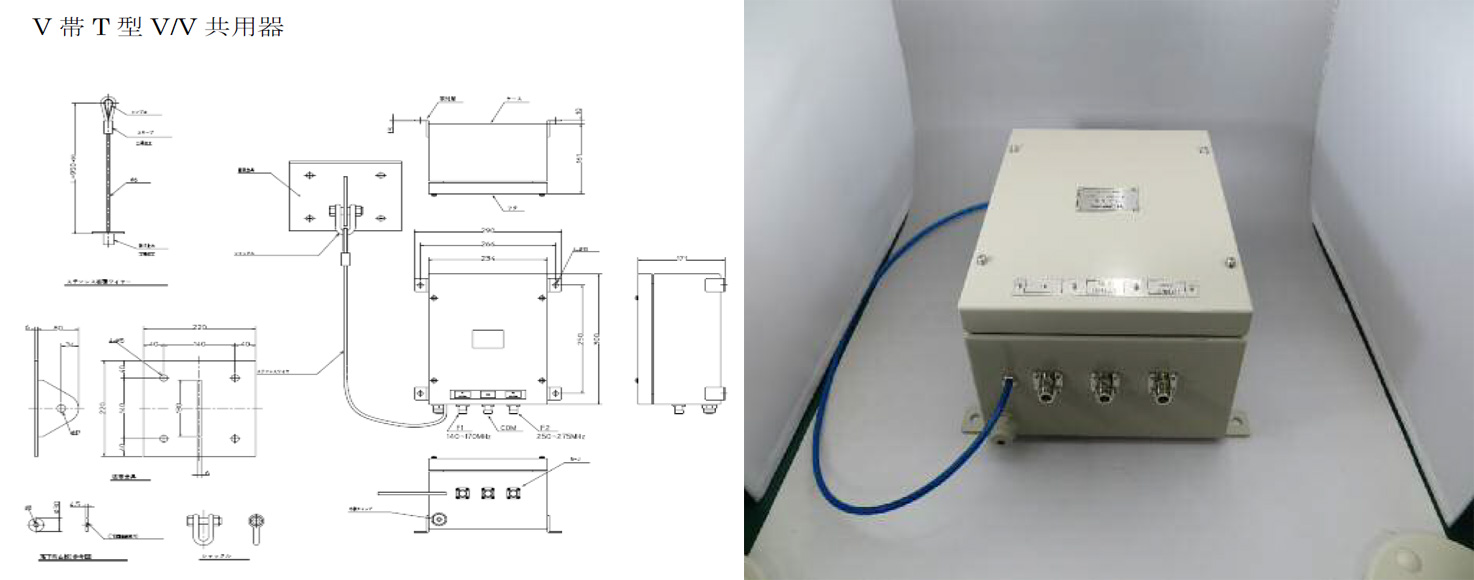

 (6)  屋外耐熱防水ケース収納品  V帯T型V/V共用器  TSFVVBD-W200TB18(R0)
