VU帯V/U共用器

New
VU帯V/U共用器VU帯V/U共用器VU帯V/U共用器VU帯V/U共用器VU帯V/U共用器
  • VU帯V/U共用器
  • VU帯V/U共用器
  • VU帯V/U共用器
  • VU帯V/U共用器
  • VU帯V/U共用器
製品タイプ N型
形状 VU帯V/U共用器
特性インピーダンス 50Ω
商品説明

トンネル無線通信補助設備に使用するVHF帯/UHF帯2波共用器で、140MHz~275MHzのVHF帯と330MHz~470MHzのUHF帯域を分波、あるいは合成できます。

商品特長

 項目  仕様値
 製品名  VU帯V/U共用器
 型名  DUPVUBD-K34N323(R0)
 使用周波数  F1=140~275MHz(VHF帯)
 F2=330~470MHz(UHF帯)

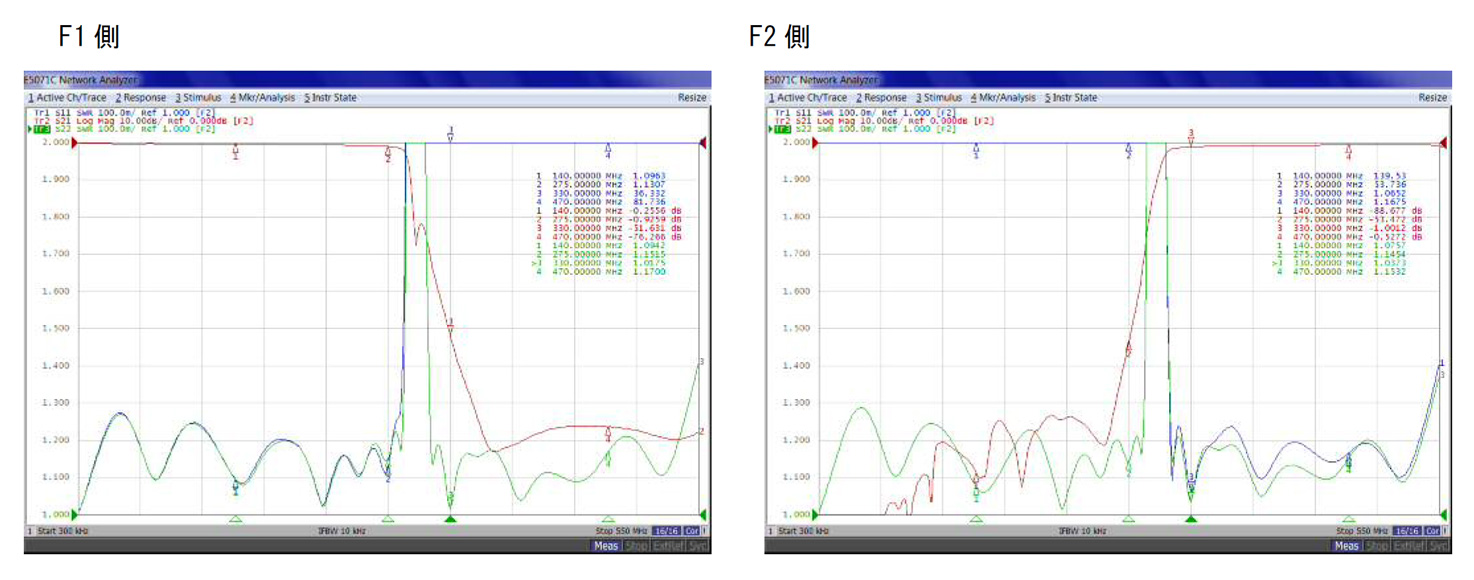

 挿入損失  F1側:F1にて1.5dB以下
 F2側:F2にて1.5dB以下
 減衰量  F1側:F2にて50dB以上
 F2側:F1にて50dB以上
 VSWR  1.3以下
 最大許容電力  30W
 入出力インピーダンス  公称50Ω、不平衡
 コネクタ  N-J型
 動作環境  温度:-10℃~+50℃(性能維持範囲)
 湿度:45~90%RH以下(但し結露しない事)

VU帯V/U共用器
製品バリエーション

     品名  型名
 (1)  単体  VU帯V/U共用器  DUPVUBD-K34N323(R0)

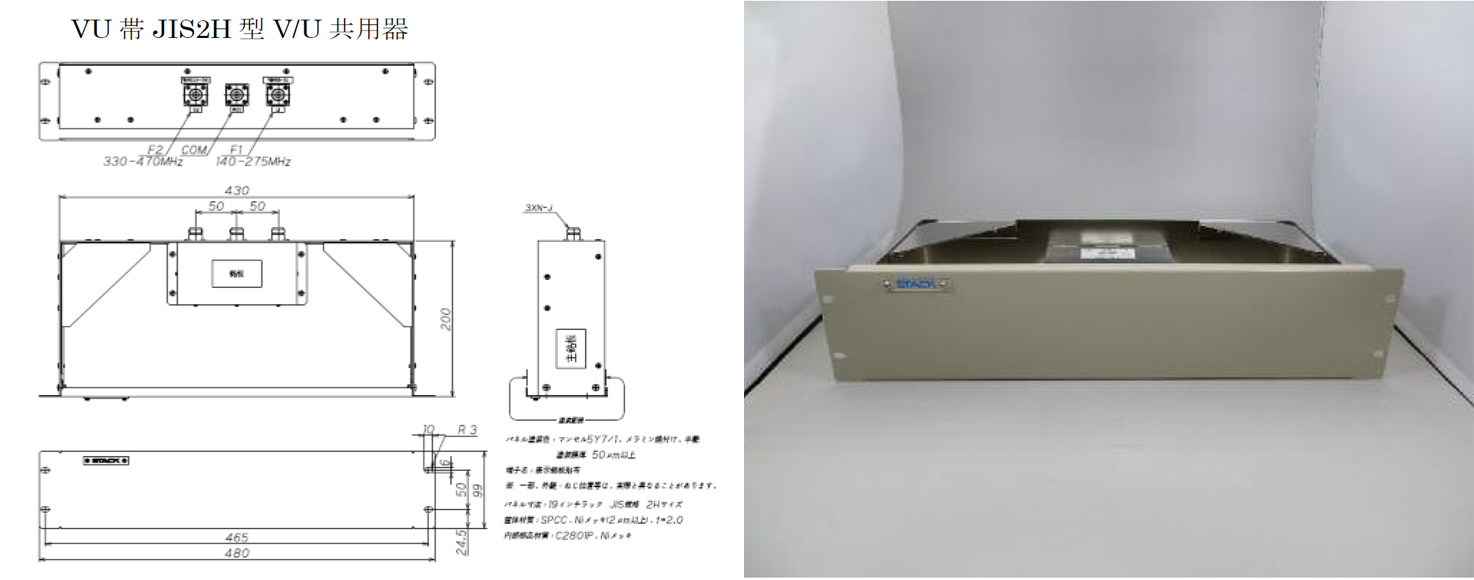

 (2)  JIS型ラック用パネルケース収納品(2H)  VU帯JIS2H型V/U共用器  TSFVUBD-WJ480PB13(R0)

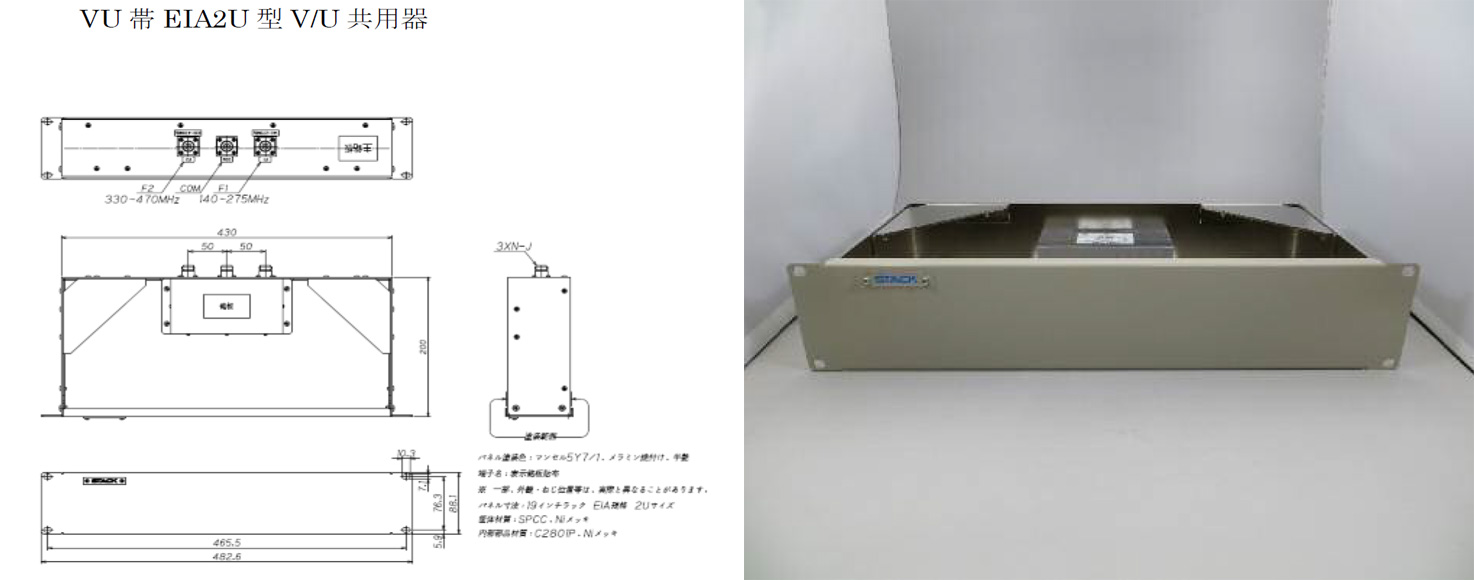

 (3)  EIA型ラック用パネルケース収納型(2U)  VU帯EIA2U型V/U共用器  TSFVUBD-WE480PB14(R0)

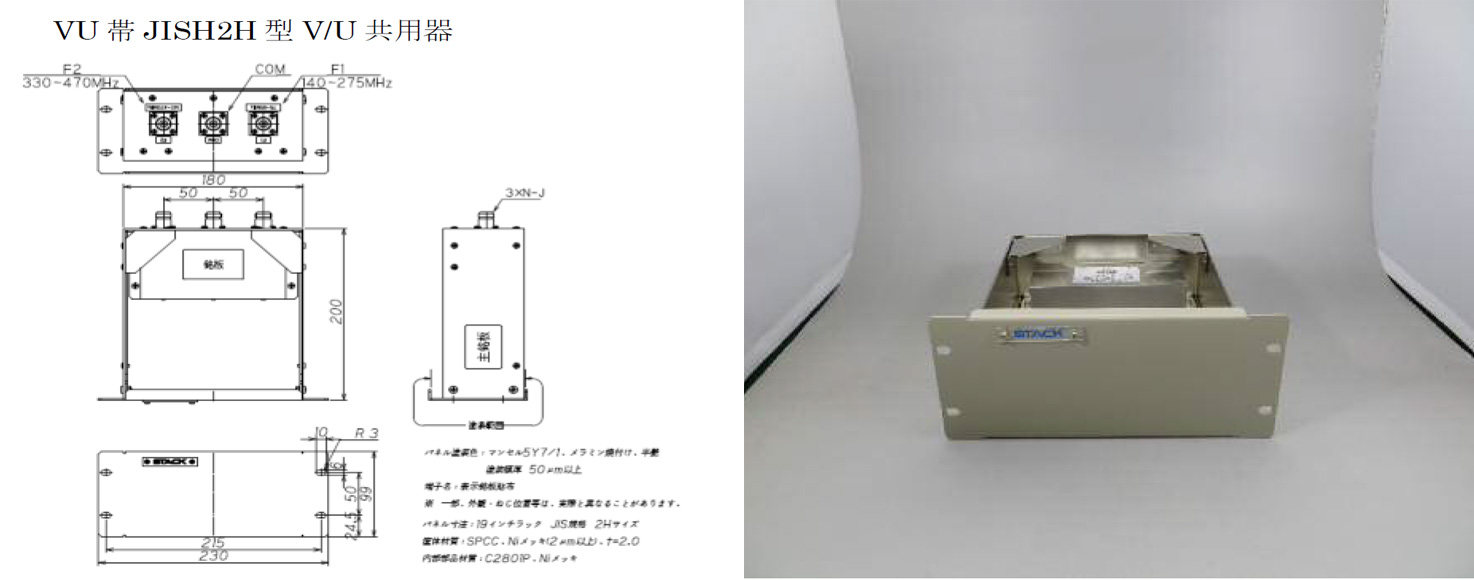

 (4)  JIS型ハーフラック用パネルケース収納品(2H)  VU帯JISH2H型V/U共用器  TSFVUBD-WJ260PB15(R0)

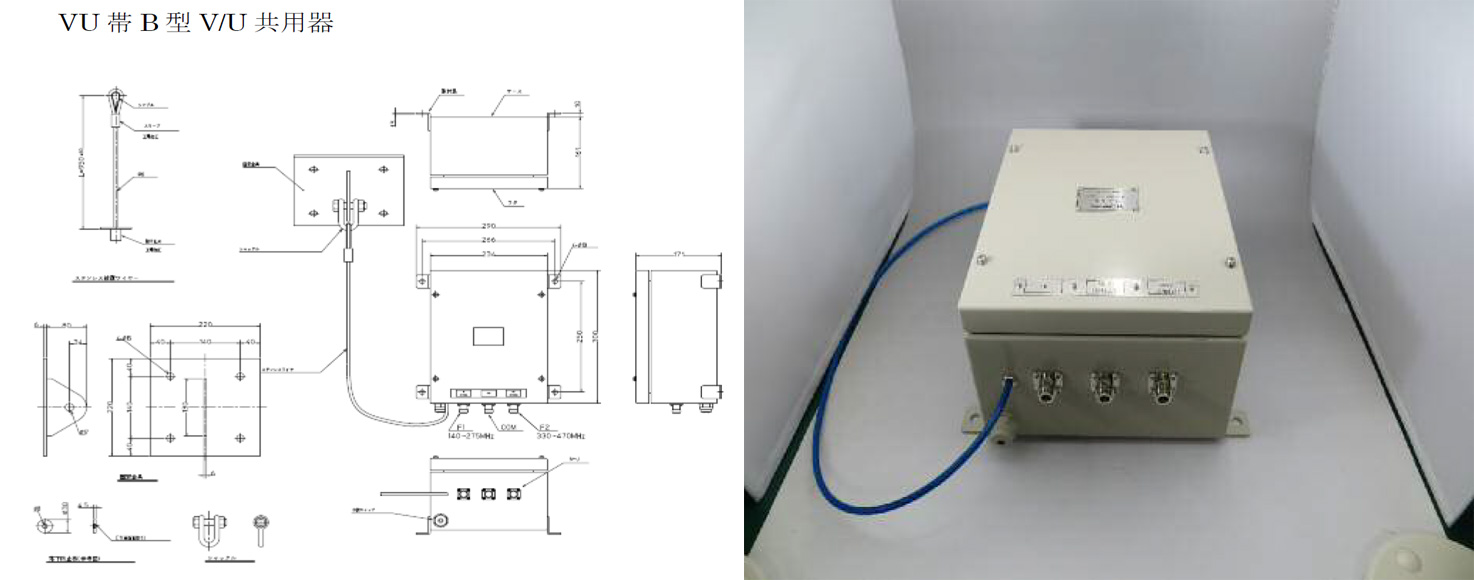

 (5)  屋外防水ケース収納品  VU帯B型V/U共用器  TSFVUBD-W200BB41(R0)

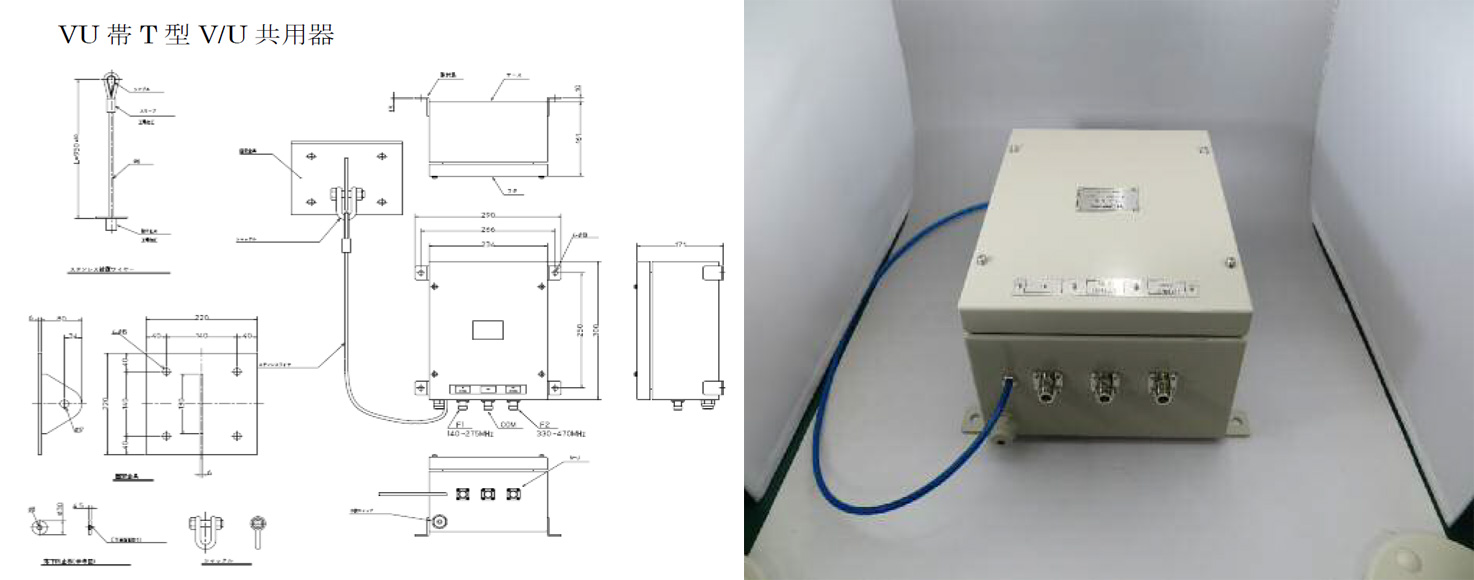

 (6)  屋外耐熱防水ケース収納品  VU帯T型V/U共用器  TSFVUBD-W200TB42(R0)
