「高電圧を安全に測定できる小型のテストクリップがなく、上手く測定できない・・・」なんてことはありませんか？
そんなときは、当社の「テストクリップ(4mmバナナプラグ用)」をご活用ください！
コンパクトで測定箇所にアクセスしやすく、600V/1A CAT Ⅱに対応しているため、高電圧も安全に測定することが可能です。
写真のように、入り組んだ箇所のICの足にもアクセスすることが可能です。
詳しい仕様や外観については、リーフレットをご覧ください。
ご不明な点がございましたら、お問い合わせフォーム若しくは下記連絡先までお気軽にお問い合わせください。
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
ねじ頭グリップ式アースリード(5mm用)「PF467」を新たに販売開始いたします。
一般的なプローブのアースリードの場合、基板のGNDねじが掴みにくく、掴んでもすぐに外れてしまうことが多いです。
一方で、本製品はねじの頭をがっちりと掴むことができるため、外れにくく、GNDが取りやすくなります。
写真のように、基板のねじ頭をがっちりつかむことができ、「何度も外れて付け直す・・・」といった手間を減らせます。
他にも、M3ねじとM4ねじの端子台などでもご使用いただけます。
詳しい仕様や外観については、リーフレットをご覧ください。
ご不明な点がございましたら、お問い合わせフォーム若しくは下記連絡先までお気軽にお問い合わせください。
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
最大電力300Wまで対応の低損失・広帯域の分配器を新たに販売開始いたします。
広帯域にわたり良好な分配特性のため、高周波信号を伝送する様々な場面でご利用いただけます。
詳しい仕様や外観、特性については、リーフレットをご覧ください。
ご不明な点がございましたら、お問い合わせフォーム若しくは下記連絡先までお気軽にお問い合わせください。
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
煩雑になりやすいラック内外の機器間配線の整理に役立つアイテムとして、「RFパッチパネル」を新たに販売開始いたします。
弊社のRFパッチパネルは、コネクタ種類やポート数、パネル形状など、ご使用されるラックにあわせて柔軟なカスタマイズ対応をいたします。
詳しい仕様や外観については、リーフレットご覧ください。
以下の図面は製品の一例です。
ご要望に応じてカスタマイズいたしますので、お気軽にお問い合わせください。
多彩なオプションを取り揃えております。
一例ですので、掲載していない部品についても、お気軽にお問い合わせください。
ご不明な点がございましたら、お問い合わせフォーム若しくは下記連絡先までお気軽にお問い合わせください。
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
基板取付用SMAレセプタクル「SMA558(R0)」を新たに販売開始いたしました。
本製品は、高周波信号ラインの入出力ポートに取り付けることで、基板の電気的性能を確認できるようになります。
コネクタの形状はSMA型のため、コンパクト・軽量でありながら高周波まで高い信頼性を保ちます。
プリント基板の評価試験や測定用としてご使用いただけます。
試作評価などにご利用の場合は即納が可能です。
量産での使用をご検討される場合は、別途お問い合わせください。
詳しい仕様や外観については、リーフレットをご覧ください。
ご不明な点がございましたら、お問い合わせフォーム若しくは下記連絡先までお気軽にお問い合わせください。
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
インピーダンス変換器を使用したレベル測定時の損失計算で困っていませんか？
抵抗型インピーダンス変換器を使用したレベル測定時の損失計算は、分かり難いものでした。
しかし、今回開発した製品を使用することで、格段に楽になるのです。
例えば、実力値-25.6dBmの装置のレベル測定をした場合、次のようになります。
このように、測定器の表示値から変換損失を引く時の計算が楽になります。
入出力コネクタはBNC型とN型をご用意しました。
ぜひ、ご利用ください。
詳しい仕様や外観については、リーフレットをご覧ください。
ご不明な点がございましたら、お問い合わせフォーム若しくは下記連絡先までお気軽にお問い合わせください。
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
直流電圧/電流の通過が可能なトランスタイプのインピーダンス変換器を新たに販売いたします。
入出力コネクタの形状は、BNC型です。
低損失で、使用周波数帯域50MHz～1000MHzを特長としています。
既製品のマイクロストリップタイプ(周波数900MHz～1800MHz)よりも低い周波数帯域をカバーしております。
詳細については、リーフレットをご覧ください。
| 項目 | 仕様 |
|---|---|
| 周波数範囲 | 50MHz～1000MHz、DC |
| V.S.W.R. | 50MHz～1000MHzにて1.2以下 |
| 挿入損失1 | 50MHz～500MHzにて0.5dB以下 |
| 挿入損失2 | 500MHz～1000MHzにて1.0dB以下 |
| 定格電力(RF) | 1/2W |
| 通過電圧 / 電流 | DC +25V以下 / DC 1A以下 |
| 使用温度範囲 | -20℃～+50℃ |
| 使用相対湿度 | 85%以下(結露なきこと) |
| 外観表面処理 | ニッケルメッキ |
| 中心導体表面処理 | 銀メッキ |
◆PD659 BNC(P)-BNC75(J)
◆PD660 BNC75(P)-BNC(J)
ご不明な点がございましたら、お問い合わせフォーム若しくは下記連絡先までお気軽にお問い合わせください。
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
ROF (Radio Over Fiber)とは、光信号を無線信号 (変調された搬送波)で強度変調して光ファイバで伝送する技術です。
弊社は小型・軽量・安価で手軽にROF伝達を導入できる装置として、ROF001 (10MHz～1.6GHz)、ROF101 (60MHz～3GHz)を提供してきました。

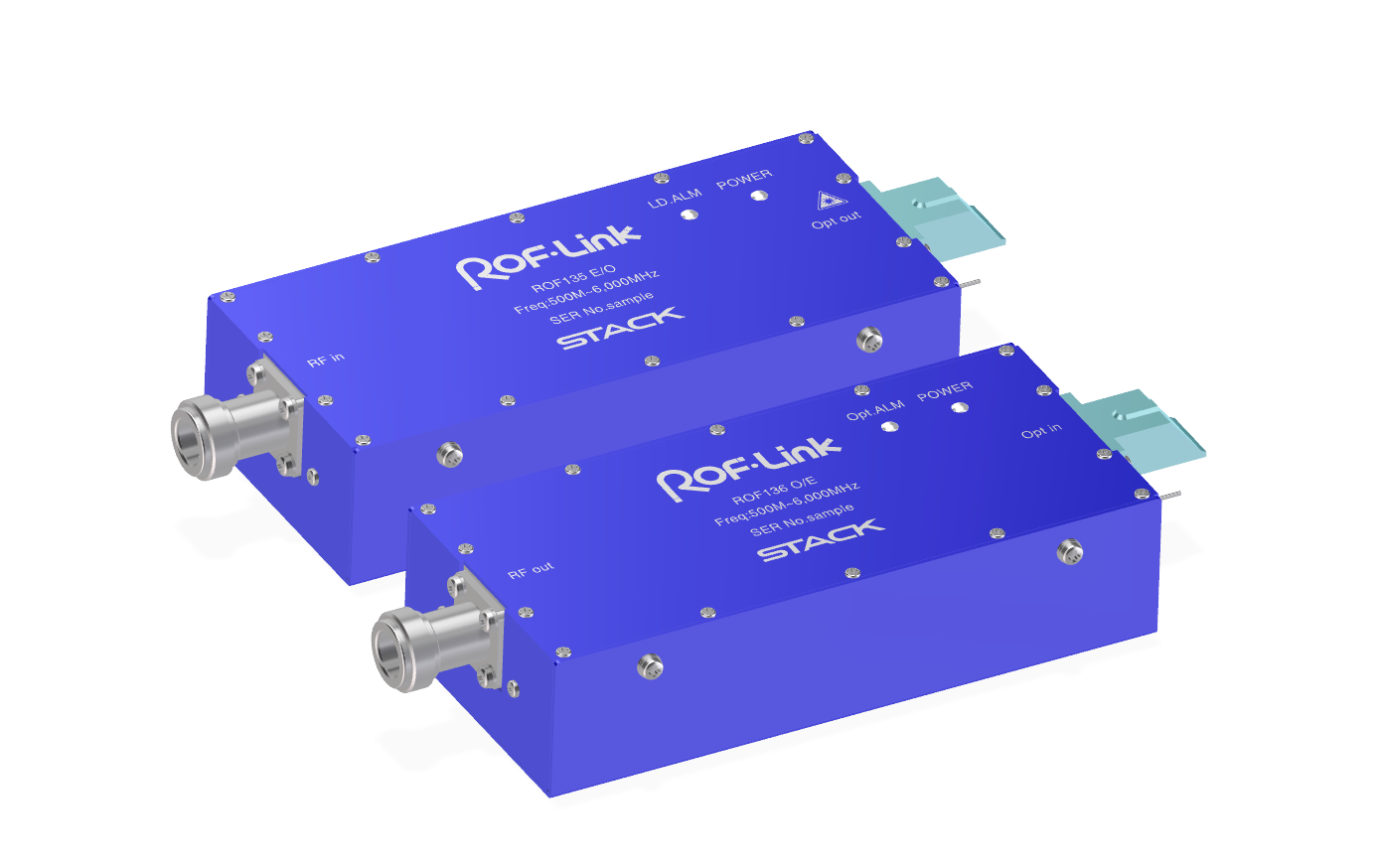

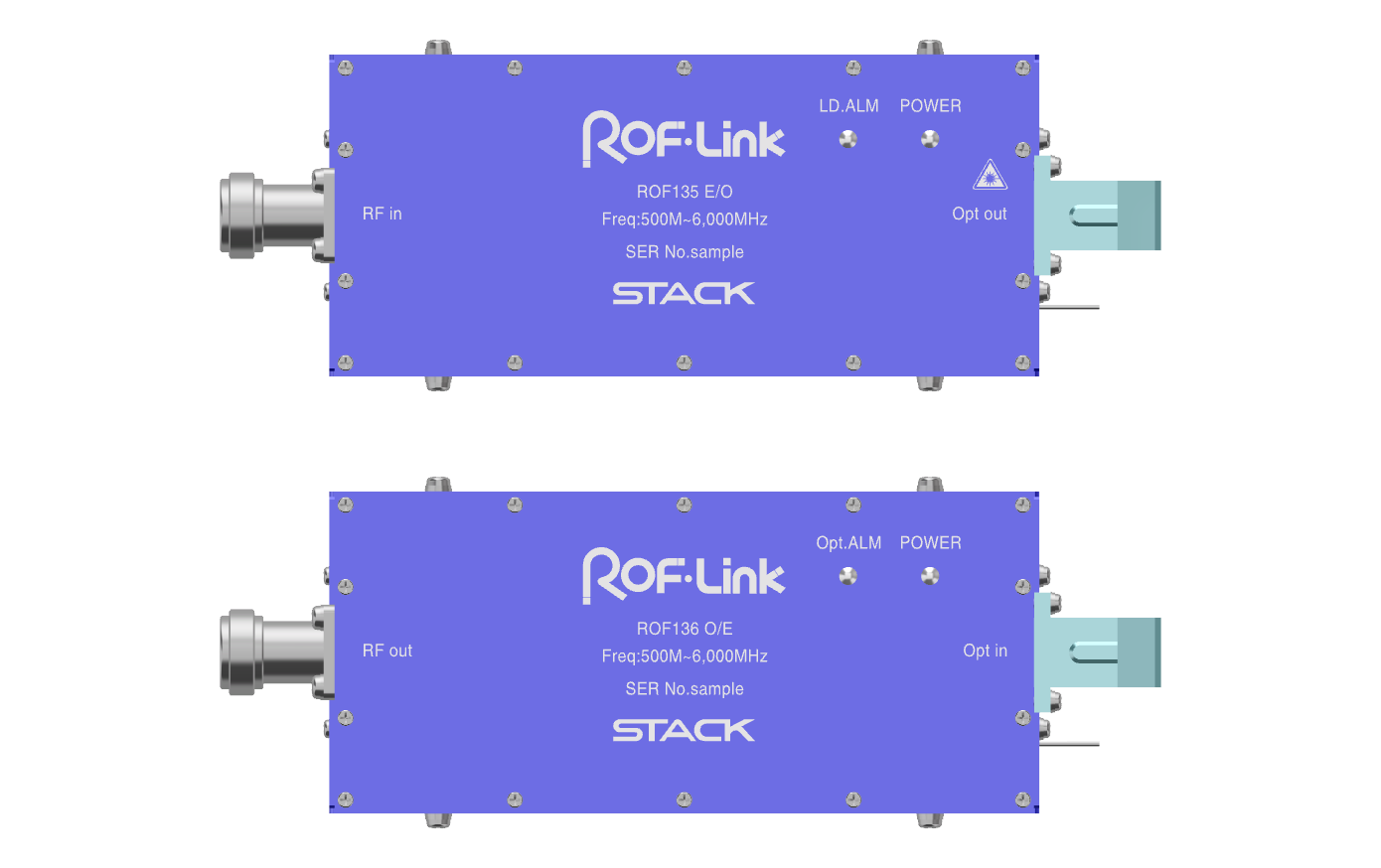

そして今回、これまで積み重ねてきた技術を結集して、周波数6GHzに対応したROF134 (500MHz～6GHz)を開発しました。
ACアダプタ、乾電池、モバイルバッテリ、直流安定化電源など多様な電源にも対応していますので、用途に応じて選択していただけます。
●周波数500MHz～6GHzまで対応
→5G (3.7GHz帯、4.5GHz帯)に対応
●小型ハンディタイプ
●EIAJ#2 DCジャック (専用アダプタ付属)及びUSB-Cコネクタ搭載
●ACアダプタ、乾電池、モバイルバッテリ、直流安定化電源などに対応
| 項目 | 対向性能 | 備考 |
|---|---|---|
| 光波長 | 1310±10nm | 1550nm波長選択化 |
| 平均光出力 | +3dBm (2mW) | |
| 適合光ファイバ | 1310nm帯零分散SMファイバ | |
| 光コネクタ | SC-SPC | FC-SPC変更可能 |
| RFコネクタ | N-J | |
| 伝送周波数 | 500MHz～6GHz | |
| 伝送利得 | 0dB±4dB | |
| 周波数偏差 | 6dBp-p | |
| RF入力レベル | -40dBm | 標準入力レベル |
| 出力P1dB | -25dBm以上 | |
| NF | 10dB以下 | |
| 2tone IM3 | -53dBc以下 | CW 2波トータル -40dBm入力時 |
| 入力電圧範囲 | +4.5V～+6.5V | |
| 外形寸法 | 130 (W)×59 (D)×31 (H)mm | 突起物含まず |
| 質量 | 400g以下 | |
| 温湿度範囲 | 0℃～+40℃、85%RH | 性能保証・保存 |
高層ビルや地下街が数多く建設されている都心部では、携帯電話基地局からの電波は届きません。
いわゆる、電波の不感地帯ですね。
一方で、これらの場所に多くの人が集まることにより、携帯電話・スマートフォンの必要性は高くなります。
そこで活躍するのが「ROF」の技術です。
アンテナと受信機・送信機が離れている場合でも、光伝送により少ない損失で電波を送ることができるのです。
実際に使用する場合のブロック図を以下に掲載しますので、参考にしてみてください。
図中のBPF(バンドパスフィルタ)やPA(パワーアンプ)につきましても対応可能です。
図中の合成器や分配器につきましても対応可能です。
下記よりカタログのダウンロードが可能です。
ROF-Link(500MHz～6GHz)（PDF形式795KB）
・ACアダプタ・・・1個
ご希望に応じてカスタム対応いたします。
別途ご相談ください。
お問い合わせ
担当者：ソリューション営業部 植松
TEL：042-544-6211
携帯TEL：070-1064-1985
E-mail：sales@stack-elec.co.jp
外装に樹脂部品を使用し、感電防止対策を施したBNCタイプの同軸コネクタになります。
本コネクタを樹脂のパネルに取り付けることにより、絶縁型機器の実現が可能です。
また、後述の通り安全規格に適合しており、安心してご利用いただけます。
主に以下の場面でご活用頂けます。
●絶縁型機器(オシロスコープ、データロガー、絶縁モジュール)
●携帯用(ポータブル)測定器
●自動車の評価用機器
●太陽光発電・風力発電の評価用機器
●適合規格：IEC61010-1及びIEC61010-2-030
1000V CATⅡ(600V CATⅢ)/ 1A (Pollution Degree 2)
●UL認証品：UL61010-1及びUL61010-2-030
●環境規格：欧州RoHS指令適合
以下2色からお選び頂けます。
●赤色：BNC634(R0)-RED
●黒色：BNC634(R0)-BLK
| 項目 | 仕様 |
|---|---|
| 定格電圧 | AC1000V |
| 絶縁抵抗 | DC1000Vにて1000MΩ以上 |
| 耐電圧 | AC3300V (実効値) 2秒間 |
| 接触抵抗 | 2.0mΩ以下 |
| 互換性 | BNCプラグ接栓と嵌合可 |
| 使用温度範囲 | -10℃～+85℃ |
| 使用相対湿度 | 90%以下 (結露なきこと) |
下記よりカタログのダウンロードが可能です。
絶縁型BNCコネクタ（PDF形式364KB）
担当者：ソリューション営業部 内藤、桶田
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
左から順に
※オプションの詳細についてはお問い合わせください。
担当者：ソリューション営業部 植松
TEL：042-544-6211
E-mail：sales@stack-elec.co.jp
