絶縁型プローブとは
※プローブ全体（黄色着色部）において金属の露出部はなく、完全に絶縁されています。被測定物及び測定機器が大地から離れている場合は、絶縁型プローブを使用しないと測定者の体を電流が流れ感電する恐れがあります。
また、被測定物のアースが取れていない状態で、接地型の測定器を使うと、絶縁型プローブを使用していても、感電や計測機器の破搊の可能性があるので絶対に避けてください。
また、被測定物のアースが取れていない状態で、接地型の測定器を使うと、絶縁型プローブを使用していても、感電や計測機器の破搊の可能性があるので絶対に避けてください。
電気自動車や自家発電など、近年益々パワーエレクトロニクス製品が私たちの生活の一部となってきています。
それに伴い、これらパワーエレクトロニクス製品の制御回路の動作観測の必要性が増大しています。

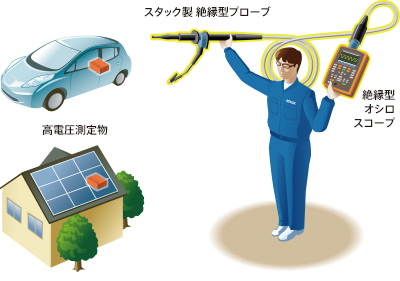

しかしながら、電気自動車の計測にはタイヤ、自家発電の計測には家屋と言った具合に、高電圧且つ大地アースに対して絶縁状態におかれている測定対象が多々存在しています。
絶縁型オシロスコープは、こうした大地から切り離された絶縁状態の測定対象物の電圧測定においても、大地と観測者との絶縁状態が保てるように配慮され、正確且つ安全に計測が可能となっています。
一方、測定物とオシロスコープを接続するプローブも、そうした環境下での使用を考慮する必要があります。
万が一、大地に対して絶縁状態で活電部が露出したプローブなどで観測を行うと、大地に立つ観測者が感電する危険が生じてしまうからです。
当社の絶縁型プローブは、こうした危険な環境下でも安全に作業出来るようにプローブ全体が絶縁体で覆われ、耐湿度、耐高温、耐電圧に優れた設計となっています。
それに伴い、これらパワーエレクトロニクス製品の制御回路の動作観測の必要性が増大しています。
しかしながら、電気自動車の計測にはタイヤ、自家発電の計測には家屋と言った具合に、高電圧且つ大地アースに対して絶縁状態におかれている測定対象が多々存在しています。
絶縁型オシロスコープは、こうした大地から切り離された絶縁状態の測定対象物の電圧測定においても、大地と観測者との絶縁状態が保てるように配慮され、正確且つ安全に計測が可能となっています。
一方、測定物とオシロスコープを接続するプローブも、そうした環境下での使用を考慮する必要があります。
万が一、大地に対して絶縁状態で活電部が露出したプローブなどで観測を行うと、大地に立つ観測者が感電する危険が生じてしまうからです。
当社の絶縁型プローブは、こうした危険な環境下でも安全に作業出来るようにプローブ全体が絶縁体で覆われ、耐湿度、耐高温、耐電圧に優れた設計となっています。
使用用途
- 製造現場等での高温・高湿環境下での電圧測定
- 屋外での電圧計測
- 配電盤、電力計等の計測
- 自動車等の測定
- 自家太陽光発電等の測定
製品特長
優れた堅牢性
最高使用温度 85℃ 使用温湿度40℃ 90%RHと過酷な環境下での使用に耐え、ケーブル取り付け部引っ張り強度 60Nと断線・接触上良にも強いタフなプローブです。信頼のMade In Japan品質
当社は国内唯一のオシロスコープ用電圧プローブメーカーとして、国内オシロスコープメーカーを始め、世界各国の計測器メーカーへ30年以上に渡りプローブをOEM供給してきました。本製品にも当社の信頼の実績とMade in Japanのものづくりの伝統が息づいています。驚きのサイズ
同クラスの他社絶縁型プローブに比べ、プローブ本体が約2/3程度と非常に小さく、細かな作業でも使い易い設計となっております。脅威の使い易さ
BNCコネクタのカップリング部が回転する為、オシロスコープ本体に取り付けたままでもケーブルのよじれが起こらず使い易い設計となっています。矢型チップ部のダンピング抵抗
矢型チップ部へダンピング抵抗を挿入する当社独自の設計技術により、周波数帯域を確保しつつオーバーシュート特性も優れた波形再現性が可能となりました。測定（参考）データ例 他社オーバーシュート データ比較
導体接触
| メーカ | 他社同等品 | スタック製 IP072 |
| 計測結果 |  |
 |
| Overshoot[%] | 17.0% | 15.0% |
アースリード+矢型チップ使用時
| メーカ | 他社同等品 | スタック製 IP072 |
| 計測結果 |  |
 |
| Overshoot[%] | 39.0% | 14.0% |
オーバーシュートデータ比較
他社製品に比べ特性の劣化が半減！より正確な波形観測が可能となります。
各社ともにオーバーシュートが非常に大きく、波形の再現性に影響を与える為、正確な波形観測に支障がきたす可能性があります。 特にアースリード、矢型チップを装着した状態ではオーバーシュートが非常に大きくなります。
当社製品では、矢型チップにダンピング抵抗を挿入した当社独自の設計により、オーバーシュート特性の劣化を大幅に改善しております。
各社ともにオーバーシュートが非常に大きく、波形の再現性に影響を与える為、正確な波形観測に支障がきたす可能性があります。 特にアースリード、矢型チップを装着した状態ではオーバーシュートが非常に大きくなります。
当社製品では、矢型チップにダンピング抵抗を挿入した当社独自の設計により、オーバーシュート特性の劣化を大幅に改善しております。
当社製品スペック（3機種）
単位 : mm
IP072 (RoHS) (10:1 1.5m ver.) |
IP073 (RoHS) (10:1 2.5m ver.) |
IP074 (RoHS) (100:1 1.5m ver.) |
|
| 周波数特性(※1) | 100MHz | 60MHz | 100MHz |
| 減衰比 | 10:1 | 10:1 | 100:1 |
| 入力抵抗/入力容量(※2) | 10MΩ/14pF | 10MΩ/18pF | 10MΩ/4.5pF |
| 適合入力容量 | 5pF to 25pF | 10pF to 25pF | 13pF to 25pF |
| 電圧 | CATⅡ 1,000V CATⅢ 600V |
CATⅡ 1,000V CATⅢ 600V |
CATⅡ 1,000V CATⅢ 600V |
| 全長(L) | 1.5m | 2.5m | 1.5m |
| コネクタ形式 | 絶縁型BNC形 | 絶縁型BNC形 | 絶縁型BNC形 |
| 使用温度(※3) | -30°C to +85°C | -30°C to +85°C | -30°C to +85°C |
| 使用温湿度 | 90% RH@+40°C | 90% RH@+40°C | 90% RH@+40°C |
| 使用高度 | 3,000m(Max.) | 3,000m(Max.) | 3,000m(Max.) |
| 汚染度 | 2 | 2 | 2 |
| 付属品 | 矢型チップ及び グランドリード |
矢型チップ及び グランドリード |
矢型チップ及び グランドリード |
| 矢型チップ | ダンピング抵抗組み込み | ダンピング抵抗組み込み | ダンピング抵抗組み込み |
(※1) オシロスコープの特性を除く
(※2) 入力抵抗1MΩの測定器との組合せにて
(※3) プローブヘッド及びケーブルアッセンブリ一部のみ
(※2) 入力抵抗1MΩの測定器との組合せにて
(※3) プローブヘッド及びケーブルアッセンブリ一部のみ
